冷卻塔是水與空氣進行熱交換的一種設備,它主要由風機、電機、填料、播水系統、塔身、水盤等組成,而進行熱交換主要由在風機作用下比較低溫空氣與填料中的水進行熱交換而降低水溫。

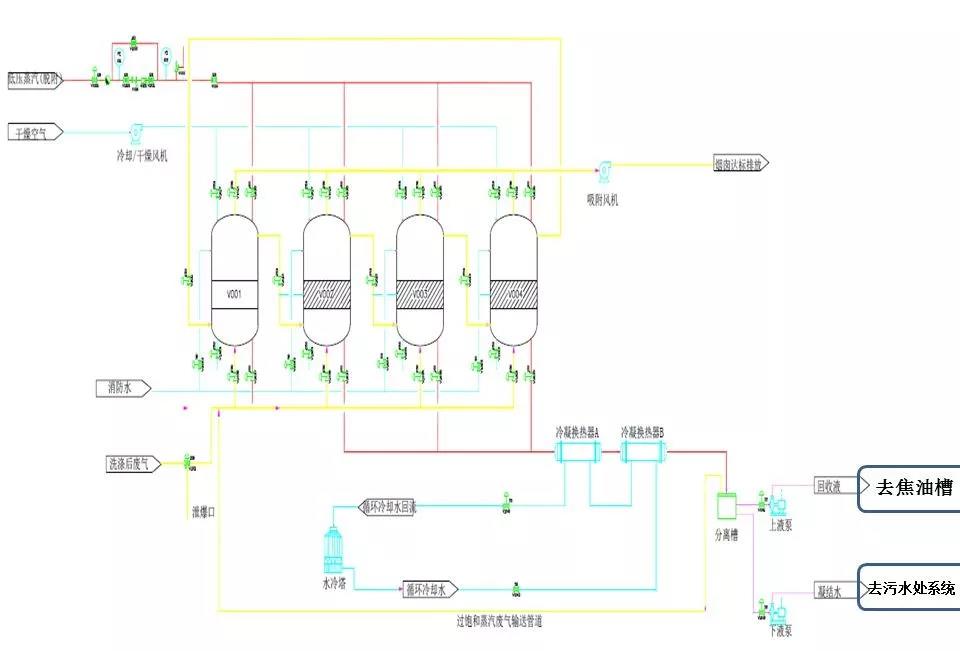

而在VOCs治理領域,冷卻塔還可用在VOCs廢氣源降溫,活性炭吸脫附后的水冷風冷,將脫附后的含VOCs的富集氣通過這種常規冷凝將VOCs冷凝一部分下來。如下圖的活性炭吸脫附系統中,脫附后的VOCs廢氣冷凝需要水冷塔,相關參數如何設計和計算呢?
一般水塔的構造及設計工況在說明書上有注明,而我們現在采用的水噸為單位是國際上比較常用的單位。在計算選型上比較方便,另冷卻塔在選型上應留有20%左右的余量。 以XX品牌RCU120SY2 為例:
冷凝:37℃ 蒸發:7 ℃ 蒸發器:Q = 316000 Kcal/h,Q = 63.2m3/h 冷凝器:Q = 393000 Kcal/h,Q = 78.6m3/h
這些在XX品牌的說明書上可以查到;
如選用XX品牌冷卻塔則: 78.6×1.2 = 94.32 m3/h(每小時的水流量)
選用馬利SR-100 可以滿足(或其它系列同規格的塔,如SC-100L)
在選用水泵時要在SR-100的100 噸水中留有10%的余量,在比較低的揚程時可選用管道泵,在揚程高時則宜選用IS泵。 100×1.1=110 噸水/小時
選用管道泵GD125-20 可以滿足;
而在只知道蒸發器Q=316000Kcal/h 時,則可以通過以下公式算出需要多大的冷卻塔: 316000×1.25(恒值)= 395000 Kcal/h, 1.25——冷凝器負荷系數 395000÷5 = 79000 KG/h = 79 m3/h 79×1.2(余量) = 94.8m3/h(冷卻塔水流量) (電制冷主機—通式:匹數×2700×1.2×1.25÷5000或冷噸×3024×1.2×1.25÷5000= 冷卻塔水流量m3/h)
附:冷卻塔已知基它條件確定冷卻塔循環水量的常用公式:
a.冷卻水量=主機制冷量(KW)×1.2×1.25×861/5000(m3/h) b.冷卻水量=主機冷凝器熱負荷(kcal/h)×1.2/5000(m3/h) c.冷卻水量=主機冷凝器熱負荷(m3/h)×1.2(m3/h) d.冷卻水量=主機制冷量(冷噸)×0.8(m3/h) e.冷卻水量=主機蒸發器熱負荷(kcal/h)×1.5×1.25/5000(m3/h) f.冷卻水量=主機蒸發器熱負荷(m3/h)×1.2×1.25(m3/h) g.冷卻水量=主機蒸發器熱負荷(冷噸)×1.2×1.25×3024/5000(m3/h)
注:以上:1.2為選型余量1.25為冷凝器負荷系數。
Q=cm(T2-T1)t是時間,即降溫需要多少時間 算出來的制冷量單位是大卡(kcal/h),然后再除以0.86就是制冷量 如果是風冷,再除以2500,就是匹數 如果是水冷,再除以3000,就是匹數 Q單位J;冷卻塔C比熱,如果是水就是4.2kJ/K*kg ;T2-T1就是降溫差值。 來源:北極星VOCs在線
