PP噴淋塔廢氣處理設備結構

該噴淋吸收系統采用立式圓筒設計，由填料、噴淋裝置、除霧裝置、噴淋液循環泵、吸收塔組成。

填料

噴淋吸收塔塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。氣體從塔底送入，經氣體分布裝置分布后，與液體呈逆流連續通過填料層的空隙，在填料表面上，氣液兩相密切接觸進行傳質。 當液體沿填料層向下流動時，有時會出現壁流現象，壁流效應造成氣液兩相在填料層中分布不均，從而使傳質效率下降。因此，噴淋吸收塔內的填料層分為兩段，中間設置再分布裝置，經重新分布后噴淋到下層填料上，為了避免氣體攜走噴淋液，在塔頂部氣水分離器，有效截留噴淋液。噴淋液循環使用，在使用過程中會有部分損失，位于塔底的循環水箱適時補充噴淋液。    

噴淋裝置

吸收塔內部噴淋系統是由分配主管、支管和噴嘴組成的網狀系統，配有一 臺循環泵。噴淋層上安裝高壓螺旋噴嘴，該噴嘴具噴灑角度大、噴霧均勻、不易堵塞等優點，其作用是將噴淋液霧化。噴淋液由吸收塔再循環泵輸送到噴嘴， 噴入廢氣中。噴淋系統能使藥液在吸收塔內均勻分布，流經每個噴淋層的流量相等。    

除霧裝置

除霧器選用高效除霧塑料網棉，用于分離處理完的凈氣攜帶的液滴。吸收 塔除霧器布置于吸收塔頂部最后一個噴淋組件的上部。廢氣穿過循環藥液噴淋層后，再連續流經除霧器時，液滴由于慣性作用，留在擋板上。由于被滯留的液滴也含有固態物，因此存在擋板結垢的危險，需定期進行清洗。    

噴淋液循環泵 

吸收塔再循環泵安裝在吸收塔旁的藥箱內，用于吸收塔內噴淋液的再循環。 采用專用立式酸堿離心泵，包括泵殼、葉輪、軸、導軸承、進口、密封盒、軸 封、基礎框架和電機等。工作原理是葉輪高速旋轉時產生的離心力使流體獲得能量，即流體通過葉輪后，壓能和動能都能得到提高，從而能夠被輸送到高處或遠處。同時在泵的入口形成負壓，使流體能夠被不斷吸入。泵頭采用耐腐蝕材料。循環系統使用一段時間后，循環液廢水最終排入廢水處理池。    

噴淋吸收塔

塔體采用PP材質。在噴淋塔殼體的設計方面，考慮其工作環境相當惡劣， 長期在酸性的腐蝕下工作，并且要承受塔體自身壓力及溶液壓力，還要承受工作時的風壓，要求既要有良好的耐腐蝕性能，又要保持較高的抗拉、抗壓強度， 所以噴淋塔體采用機械焊接工藝生產制作，強度高，質量可信，性能良好。 

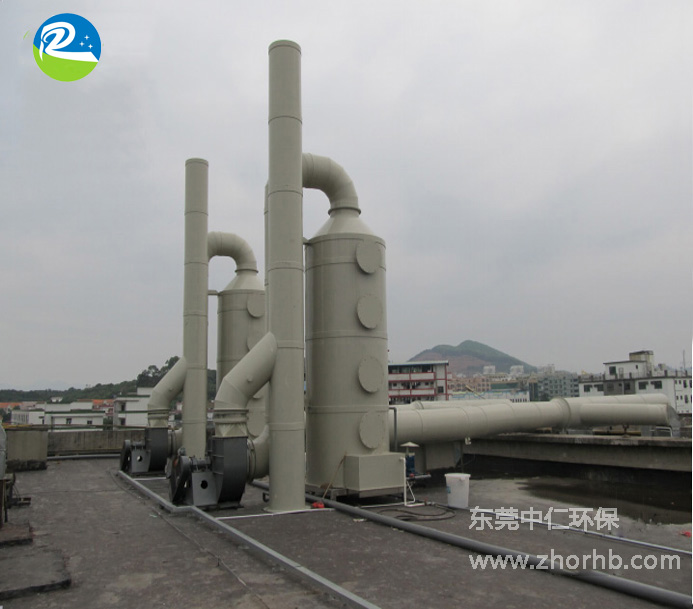

PP噴淋塔

1、如果要將酸霧凈化塔在室外的使用，在冬季對塔體的底部水池部位進行防凍措施。 

2、本設備底部水池有液位標記，使用前務必按液門標記注入吸收液。使用過程中應該注意補充吸收液。 

3、使用時應凈化塔先開循環水泵2-3分鐘，再開動鼓風機，停機時應先停鼓風機1-2分鐘后，再停循環水泵。 

4、應根據使用情況定期檢查塔體底部水池內液體酸性深度及排氣口氣體凈化程度，超過標準時，應更換底部水池中的吸收液。 

5、請注意，用戶服務在酸霧凈化塔使用一年半至兩年做一次檢修，檢查盤狀噴淋管和填料的填塞情況，并對其進行清洗。
