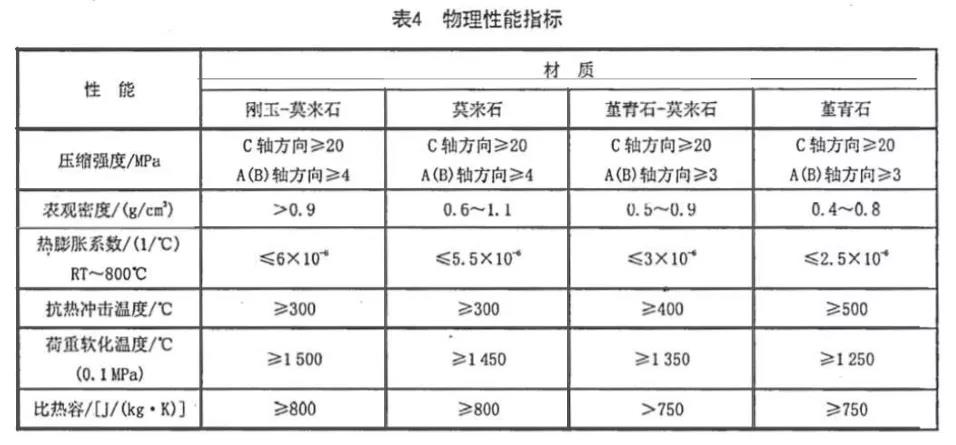

本文將從陶瓷蓄熱體的材料和特點進行介紹,并結(jié)合RTO催化燃燒的使用特點,淺析它能夠成為核心部件的理由。 破碎的陶瓷顆粒加上柔軟的陶瓷泥,經(jīng)過層層工序的加工,最終制成嶄新、堅硬的蓄熱陶瓷;不同的組分會燒結(jié)出具有不同特性的陶瓷,這些陶瓷又會具有不同的物理性能;JC2135-2012蓄熱體行業(yè)標(biāo)準(zhǔn)的定義如下:

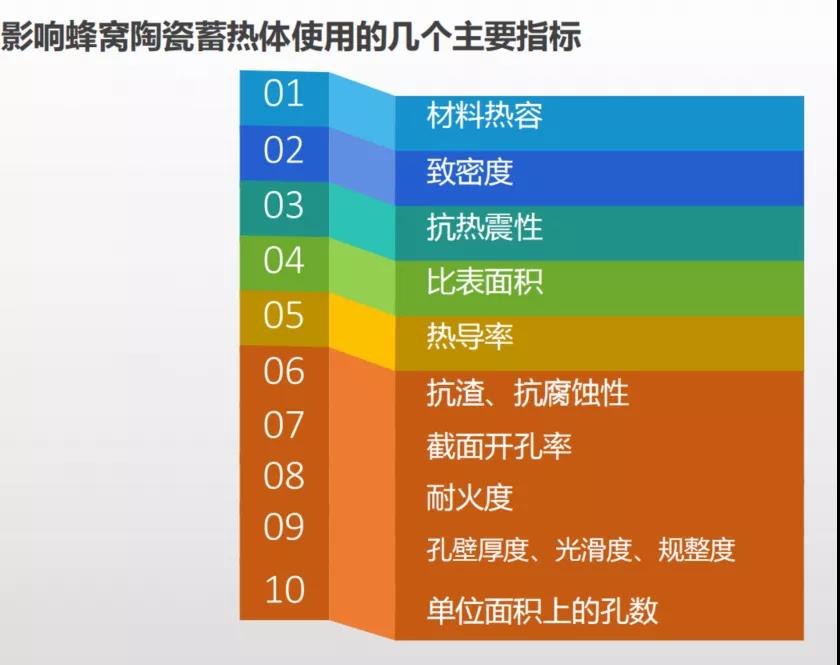

在RTO中選用陶瓷來作為蓄熱體,則是看重它具有較高的比熱容,能夠蓄積大量的熱能從而進行換熱。不同種類的蓄熱陶瓷具有不同的功能,沒有最好,只有最適合的,分別利用不同的功能屬性,或者幾者結(jié)合使用,才能發(fā)揮出最大的功效。 蓄熱陶瓷作為RTO五大核心組成部分之一,足以彰顯出它的重要性,但由于市場中蓄熱陶瓷的組分及性能參差不齊,工程師們抱著為客戶提供可靠的RTO系統(tǒng)的原則在對蓄熱陶瓷進行選型時會優(yōu)先考慮具有以下性能的產(chǎn)品: (1)耐高溫性;由于RTO的操作溫度一般為760~850℃,所以在選擇時需考慮材質(zhì)耐高溫在1200℃左右。 (2)高抗熱震性;因為蓄熱體是周期性冷卻、加熱的過程,所以必須能抵抗經(jīng)常冷熱交替的變化。 (3)高熱容及高熱導(dǎo)性;RTO要求蓄熱體必須能蓄積大量的熱量用來換熱,同時降低在熱傳導(dǎo)的過程中熱量損耗。 (4)高機械強度;蓄熱體在RTO內(nèi)的填充是大量的,所以要求蓄熱陶瓷不能受壓而破裂,增加床層的阻力。 (5)高抗堵塞性;進行RTO的廢氣中含有的顆粒物及燃燒后產(chǎn)生的鹽類極易堵塞蓄熱陶瓷,頻繁地清理和沖洗會增加RTO的停車率,增加運行成本,所以抗堵塞性能也是選擇蓄熱陶瓷的一個關(guān)鍵條件。
由于RTO處理的有機廢氣組分及工況各不相同,蓄熱陶瓷在RTO中因為不同的組分及工況會出現(xiàn)不同的堵塞問題。 我們也會根據(jù)不同的工況提出不同的解決方案。 (1)當(dāng)廢氣中含有xx胺時,在燃燒過程中會產(chǎn)生NH4+與酸根離子反應(yīng)會生成氯化銨、硫酸銨等銨鹽,成白色晶體狀,附著在蓄熱陶瓷冷端,極易堵塞陶瓷,造成床層阻力增大。 因為銨鹽的分解溫度多為375℃-550℃,可在RTO的控制系統(tǒng)中設(shè)置反燒程序,用來將附著在蓄熱陶瓷上的銨鹽分解。 (2)在前序的技術(shù)性文章里面提到的易聚合類物質(zhì),如苯乙烯,易發(fā)生聚合反應(yīng)形成聚合產(chǎn)物UHMWPS(聚苯乙烯),隨著聚合物的產(chǎn)生,最直接的影響就是堵塞蓄熱陶瓷。根據(jù)聚合物質(zhì)的特點,并研究,提出的處理方向如下: ①涂覆阻聚涂層,防止RTO內(nèi)壁發(fā)生聚合; ②特殊格柵結(jié)構(gòu)設(shè)計,防止堵塞; ③工藝設(shè)置反燒程序。 (3)當(dāng)廢氣中有含硅有機物時,經(jīng)過燃燒后會產(chǎn)生SiO2,由于蓄熱陶瓷的組分多為硅酸鋁鹽即Al2O3•SiO2與燃燒生成的SiO2結(jié)晶具有相近性,會以類似化學(xué)鍵的方式附著在蓄熱陶瓷上,宏觀上的表現(xiàn)則為SiO2成結(jié)晶狀生長在蓄熱陶瓷。 在工藝設(shè)計上要求減少含硅有機物直接進入RTO腔室內(nèi),同時會在RTO內(nèi)設(shè)計特殊格柵結(jié)構(gòu),便于對蓄熱陶瓷進行沖洗及更換,也會提供詳細的蓄熱陶瓷沖洗說明,降低因沖洗不當(dāng)對陶瓷的損傷,以增加蓄熱陶瓷使用壽命,降低更換率。 來源:環(huán)保
Powered by MetInfo www.mituo.cn
