濕式靜電除塵器

一、濕式靜電除塵器簡述

濕式靜電除塵器是一種高效的煙氣凈化設備，它結合了靜電除塵技術和濕式除塵技術的優點。其基本原理是利用高壓直流電場使煙氣中的粉塵顆粒荷電，荷電后的粉塵在電場力的作用下向電極運動并沉積在電極表面，然后通過噴淋系統將沉積的粉塵沖洗下來，從而實現粉塵與煙氣的分離，達到凈化煙氣的目的。
二、濕式靜電除塵器工作原理
（一）荷電過程?
在濕式靜電除塵器的電場中，陰極線（電暈極）接高壓直流電源的負極，陽極板（集塵極）接正極。當電壓達到一定值時，陰極線周圍會產生電暈放電，使空氣分子電離，產生大量的正、負離子。煙氣中的粉塵顆粒在通過電暈區時，會與這些離子碰撞并荷電，大部分粉塵顆粒會帶上負電荷。?
（二）收集過程?
荷電后的粉塵顆粒在電場力的作用下，向陽極板運動。由于陽極板表面是濕潤的（通過噴淋系統保持），粉塵顆粒到達陽極板后會被水膜捕獲，從而沉積在陽極板表面。同時，部分荷正電的粉塵顆粒會向陰極線運動，但由于陰極線的面積較小，收集的粉塵量相對較少。?
（三）清灰過程?
隨著粉塵在陽極板表面的不斷沉積，需要及時進行清灰以保持設備的正常運行。濕式靜電除塵器的清灰方式主要是通過噴淋系統向陽極板和陰極線噴灑水霧或洗滌液，將沉積的粉塵沖洗下來，沖洗后的含塵液體通過排水系統排出設備，進入后續的處理系統。

三、濕式靜電除塵器系統組成
（1）殼體
通常的為玻璃鋼或不銹鋼等耐腐蝕材料，分為立式結構和臥式兩種結構。殼體外形分為圓形和方形。
（2）陽極管系統
陽極管束組由內切圓直徑250-400mm的正六邊形（或其他特殊尺寸）蜂窩式陽極管組成。以高檔耐腐蝕間苯樹脂為基體，碳纖維，玻璃纖維為增強材料，通過專用模具采用擠壓成型工藝制成。采用阻燃型玻璃鋼，整體性好、強度大、陽極管的同心度及平行度高?；虿捎貌讳P鋼及其他材質。

圓形陽極管                                                                六角形陽極管
（3）陰極系統　
陰極系統包括陰極電暈線及與陰極線配套的整體固定框架；陰極框架采用不銹鋼或者碳鋼作為骨架，并用玻璃鋼進行防腐處理。陰極線為高效芒刺極線，材料為不銹鋼/鉛銻合金/鈦合金等，起暈電壓低，電場均勻。
（4）絕緣裝置　
絕緣裝置：可分為有加熱與無加熱兩種。有加熱的絕緣裝置主要加熱方式有電加熱、熱風加熱以防止絕緣箱內絕緣石英管結露爬電；無加熱的絕緣裝置采用特殊的材料及結構進行絕緣，適用于小中型設備。
（5）噴淋水沖洗系統
陽極管上部設間斷噴淋/連續噴淋清洗裝置，在設備停電和停止送風時對陽極管及除霧器進行沖洗。根據實際運行工況可靈活調節沖洗時間，沖洗污水進入污水處理水池。
（6）高壓電源機組
將交流電轉化為高壓直流電，為設備運行提供穩定的恒流高壓直流電源。

四、濕式靜電除塵設備的特點?
（一）高效除塵?
濕式靜電除塵器對細顆粒物（PM2.5）、酸霧、重金屬等污染物具有很高的去除效率，除塵效率可達 99% 以上，能夠滿足嚴格的環保排放標準。?
（二）適應范圍廣?
可處理高濕度、高粉塵濃度、高腐蝕性的煙氣，對煙氣的溫度、濕度、粉塵性質等變化具有較強的適應性。例如，在處理燃煤電廠煙氣時，即使煙氣濕度高達飽和狀態，濕式靜電除塵器仍能穩定運行。?
（三）無二次揚塵?
由于粉塵顆粒在電極表面被水膜捕獲，清灰時通過噴淋沖洗將粉塵直接帶走，避免了干式靜電除塵器中振打清灰時產生的二次揚塵問題，提高了除塵效果。?
（四）設備阻力小?
與其他濕式除塵設備相比，濕式靜電除塵器的氣體阻力較小，一般在 200-500Pa 之間，從而降低了風機的能耗，減少了運行成本。?
（五）自動化程度高?
配備了完善的控制系統，能夠?qū)崿F(xiàn)設備的自動啟停、電壓電流調節、噴淋系統控制、故障報警等功能，提高了設備的運行可靠性和管理效率。

五、濕式靜電除塵設備的應用領域

廣泛應用于電力、冶金?、化工、建材、垃圾焚燒等行業?的廢氣煙氣治理。

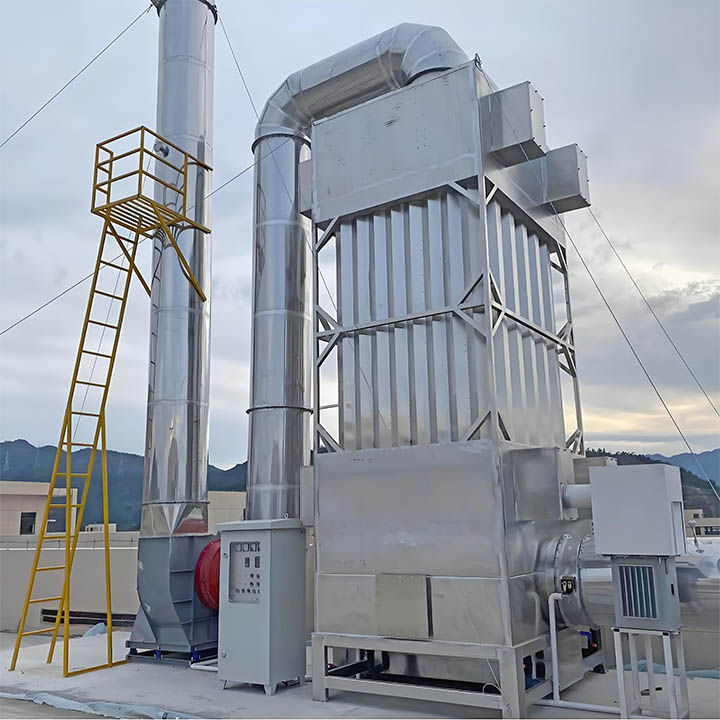

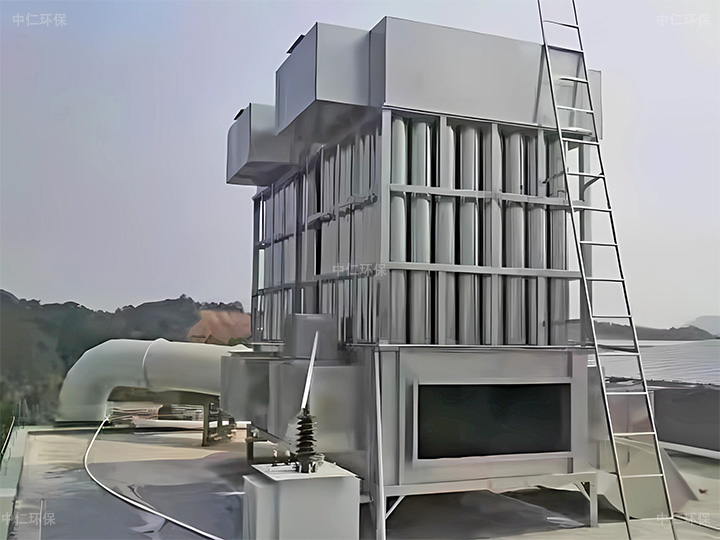

六、應用案例：
