一、 東莞市零星工業廢水產生、處理單位過程自動監控技術指南
1.監控要求
產生單位監管要求
工業總用水監控：監控工業總用水流量（立方米）、瞬時流量（升/秒）。
廢水收集池水量、液位監控：監控廢水收集池液位高度（厘米）、水量（立方米），如有多個底部未串聯起來的收集池或收集桶，則需對每個收集池或收集桶都進行監控。
工業污水排放監控：如企業除了零散工業廢水還存在工業污水排放的，需要對工業污水排放進行監控，監控因子為工業污水排放流量（立方米）、工業污水排放瞬時流量（升/秒）。

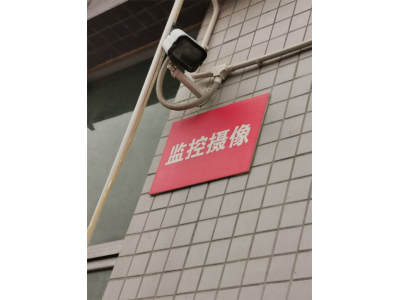

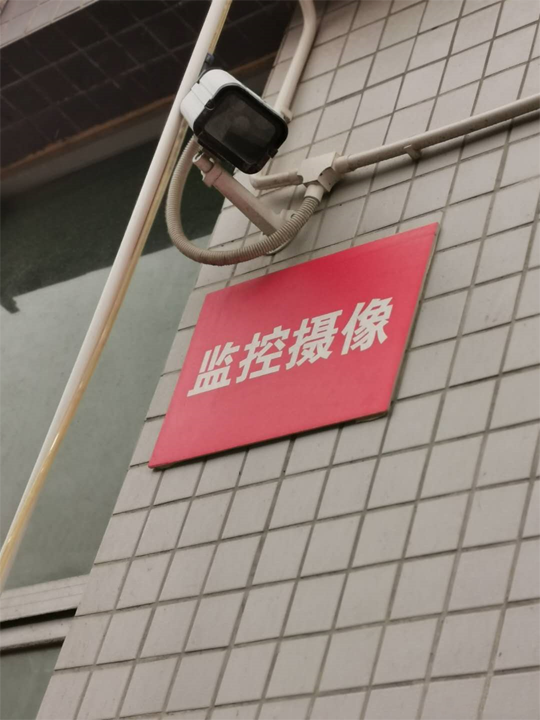

視頻監控：廢水收集池視頻監控，如有多個收集池或收集桶，視頻需全覆蓋。
2.零星工業廢水產生單位工藝流程

3、 東莞市零星工業廢水產生、處理單位過程自動監控設備要求
攝像機
■攝像機需提供gongan部檢測機構出具的檢驗報告。
■攝像機需支持RTSP Over TCP協議，并采用標準H.264視頻編碼。
■200萬像素智能球型攝像機
■視頻輸出支持1920×1080@25fps，紅外距離可達240米，不低于23倍光學變焦 。
■水平旋轉范圍為360°連續旋轉，垂直旋轉范圍為-5°~ 90°，支持7條以上的模式路徑設置，支持預置位凍結功能；可實現RS485接口優先或RJ45網絡接口優先控制功能。
■存儲功能:本地視頻存儲30天以上；
■通訊接口:1 個RJ45 10M / 100M 自適應以太網口；
■具備較好的防護性能環境適應性，工作溫度范圍可達-40℃-70℃，支持IP67，6kV防浪涌；
■支持ONVIF協議。

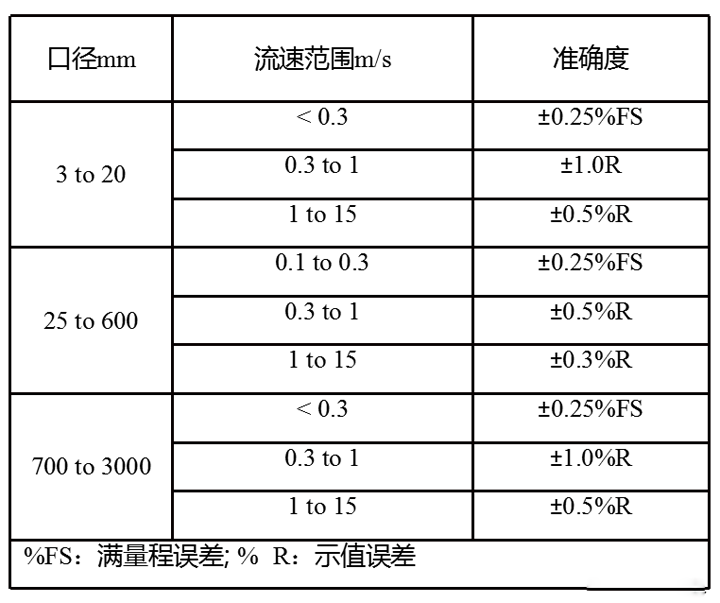

管道流量計

二、驗收規范
驗收條件
現場端監控系統建設內容符合參數監測子系統要求
現場端監控系統建設內容符合《東莞市污染源在線監控建設技術指南》中參數監測子系統的要求。
設備選型符合設備配置要求
設備、儀表選型符合《東莞市污染源在線監控建設技術指南》設備配置要求。

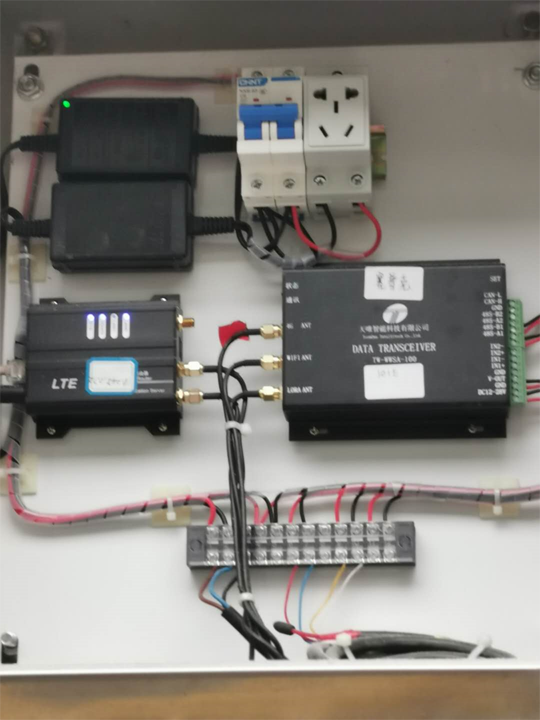

數據采集傳輸儀
集成可靠的工業無線通訊模塊，配合高效穩定的電源供應方案，為無線通訊模塊長期掛網運行提供有效保障。數據采集傳輸儀需支持HJ 212 《 污染物在線監測（監測）系統數據傳輸標準》和本技術指南中的擴充協議內容（因子編碼）。
為了保障數據采集和傳輸?shù)姆€(wěn)定性、可靠性、準確性、安全性，為了防止三無產品進入市場，數據采集傳輸儀需具備中環協認證。
數據采集傳輸儀具備自動校時功能。
數據采集傳輸儀具備數據臨時存儲功能，網絡中斷時能暫時存儲在數據采集儀本地上，網絡恢復能實現數據補傳。 數據采集傳輸儀具有顯示屏功能，能現場查看采集的實時數據、分鐘數據等。
數據采集傳輸儀應按傳輸指令要求實現數據傳輸與反控，應滿足向多平臺發送在線監測數據的傳輸需求。
3）聯網調試，數據傳輸穩定
通過現場端監控系統上傳中心監控平臺的數據，符合《東莞市污染源在線監控建設技術指南》中數據
采集傳輸規范要求，與平臺聯網成功，系統連續穩定運行168小時。
聯網驗收
現場端監控系統上傳中心監控平臺之間的通信穩定，排除經常性的通信連接中斷、數據丟失、數據不 完整等通信問題。數據采集傳輸系統在線率達90％以上。
數據傳輸正確性
系統穩定運行一周后，任取其中不少于連續3天的數據進行檢查，要求上位機接收的數據和數據采集 傳輸儀采集和存儲的數據完全一致。由中心監控平臺值守單位出具相關數據接收合格證明。

（4）運維臺賬規范
根據《東莞市污染源在線監控建設技術指南》中設備的運維要求，建立運維臺賬系統（需包含運維內容、運維照片、簽到記錄、歷史運維數據等信息）。
驗收流程
第一步
施工單位現場設備安裝調試完畢、數據采集聯網穩定運行一周后，由企業自主驗收，出具 自主驗收報告。其中企業需提交連續3日所有因子完整的小時數據、日數據以及對應現場數采 顯示數據照片至中心監控平臺，用于出具企業數據聯網規范性證明；
第二步
驗收通過后，排污單位在東莞市排污企業監管系統上傳《東莞市污染源在線監控企業自主 驗收報告》及數據聯網規范性證明掃描件，在平臺完成備案。
第三步
根據驗收提交資料要求形成成套驗收資料，歸檔備查。
驗收提交資料要求
驗收提交資料要求詳見企業自主驗收報告中關于相關資料驗收說明。企業自主驗收報告模板 詳見附件：東莞市污染源在線監控企業自主驗收報告。
三、日常運營及質量保證
運維總體要求
根據《水污染源在線監測系統運行與考核技術規范（試行）》（HJ/355－2007）、HJT 75- 2017《 固定污染源煙氣排放連續監測技術規范》、東環2015136關于印發《東莞市環境保護局 重點污染源自動監控系統管理辦法》的相關規定對在線監控設備進行運營工作
運行與日常維護
(1)每15天對監測系統進行現場維護，現場維護記錄上傳平臺審查，現場維護內容包括;
①檢查各臺自動分析儀及輔助設備的運行狀態和主要技術參數，判斷運行是否正常
②檢査站房內電路系統、通訊系統是否正常
③檢查測量傳感器，定期進行清洗或更換；設備的自動控制部分測試檢修與維護。
④針對運營工作要求每個廠建立在線監控設備臺賬制度，如實記錄各項內容，確保臺賬真實有 效，包括日常巡檢、校準、校驗、維修記錄和設備運行檔案等。隨時提供給相關環保部門檢查。
運營商必須安排人員值守，發現故障或接到故障通知，8小時響應，24小時內趕到現場進 行處理，對一些容易診斷和維修的故障，維修時間不應超過24小時，對不容易診斷和維修的故 障，若120小時內無法排除，應安裝備用儀器。
負責維護數據采集儀器及視頻監控設備的正常運行和維護，確保視頻監控設備能24小時 不間斷的提供實時視頻圖像，現場監測數據能穩定正常的上傳、上下位機數據一致。如果數據 采集或視頻監控設備發生故障，乙方需要在24小時內使設備恢復正常工作。

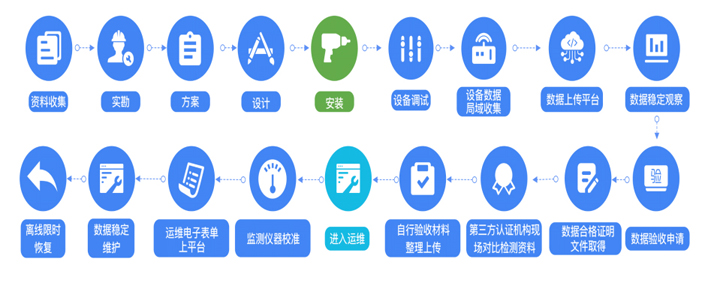

四、污染源在線監控服務工作流程
