一、脈沖布袋除塵器產品介紹
脈沖布袋除塵器又被稱為脈沖除塵器,脈沖布袋除塵機,氣壓式布袋器,脈沖袋式除塵器。脈沖布袋除塵器自五十年代問世以來,經國內外廣泛使用,不斷改進,在凈化含塵氣體方面取得了很大發展,由于清灰技術先進,氣布比大幅度提高,故具有處理風量大、占地面積小、凈化效率高、工作可靠、結構簡單、維修量小等特點。除塵效率可以達到99%以上。是一種成熟的比較完善的高效除塵設備。
脈沖布袋除塵器目前用于五金、家具、食品、制藥、飼料、冶金、建材、水泥、機械、化工、電力、輕工行業的除塵及物料回收,廣泛用于打磨、拋光、噴砂、攪拌、倒料、破碎等生產工序產生的粉塵除塵凈化,也適應于鍋爐除塵(需配套耐高溫布袋)。
二、脈沖布袋除塵器工作原理
含塵氣體由風機的引力下通過管道進入脈沖除塵器,在擋風板的作用下,氣流向上流動,流降低,部分大顆粒粉塵由于慣性作用被分離出來落灰灰斗,含塵氣體進入中箱體濾袋的過濾凈化,粉塵被阻留在濾袋的外表面,凈化后的氣體經濾袋口進入上體箱,由出風口排出。
隨著濾袋表面粉塵不斷增加,除塵器進出口壓差也隨之上升,當除塵器阻力達到設定值時,控制系統發出清灰指令,清灰系統開始工作。
首先電磁閥接到信號后立即開啟,使小膜片上部氣室的壓縮空氣被排放,由于小膜片兩端受力的改變,使小膜片關閉的排氣通道開啟,大膜片上部氣室的壓縮空氣由此通道排出,使大膜片兩端受力改變,使大膜片動作,將關閉的輸出口打開,氣包內的壓縮空氣經由輸出管和噴吹管噴入袋中,實現清灰。當控制信號停止后,電磁閥關閉,小膜片,大膜片,相繼復位,噴吹停止。被抖落的粉塵落入灰斗,經排灰閥排出機外。
生產車間攪拌粉塵脈沖布袋除塵器凈化圖示
工藝流程: 攪拌粉塵 → 集塵罩 → 風 管 → 脈沖布袋除塵器 → 離心風機 → 達標排放
脈沖布袋除塵器處理效率:
處理效率高達99.5%,綜合粉塵及外排濃度達到GB16297-1996《大氣污染物綜合排放標準》、DB44/27-2001《大氣污染物排放限值》第二時段一級排放標準。粉塵濃度≤120mg/m3(實際外排濃度可達到≤50mg/m3)。
三、脈沖布袋除塵器結構

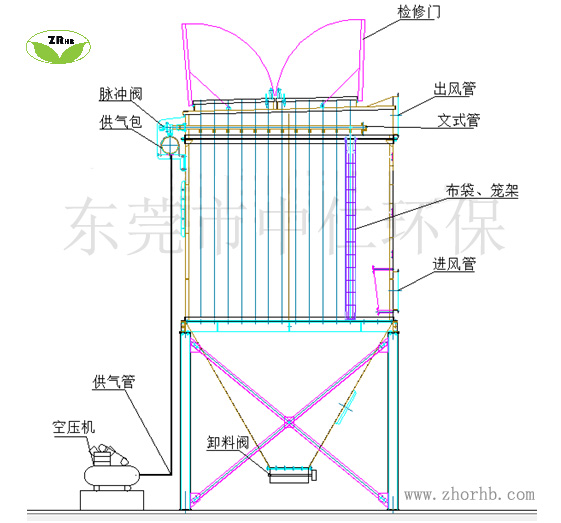

脈沖布袋除塵器的構造圖
脈沖布袋除塵器特點:
⑴除塵效率高,可捕集粒徑大于0.3微米的細小粉塵,除塵效率可達99.5%以上;
⑵使用靈活,處理風量可由每小時數百萬立方米到數十萬立方米,可直接設于室內機床附近的小型機組,也可做成大型的除塵器;
⑶結構簡單,運行穩定,投資較小,維護方便。
備注:脈沖布袋除塵器對含塵氣體有一定要求,含水率較高或粉塵粘稠狀含塵氣體不適合。
四、脈沖布袋除塵器適用范圍:
五、脈沖布袋除塵器設備型號及參數
序號
型號規格
過濾面積
(㎡)
濾袋數
(只)
濾袋規格
脈沖閥數量
處理風量
(m3/h)
外型尺寸
(mm)
風壓
(Pa)
1
ZRMCB24-Ⅱ
24
Φ130×2450
4 (DN25)
2000-2500
1000×1340×4500
1900
2
ZRMCB 36-Ⅱ
36
6 (DN25)
3000-3500
1340×1340×4500
3
ZRMCB 48-Ⅱ
48
8 (DN25)
4000-4500
1510×1340×4500
4
ZRMCB 60-Ⅱ
60
10 (DN25)
5000-5500
2020×1340×4500
5
ZRMCB 72-Ⅱ
72
12 (DN25)
6000-6500
2360×1340×4500
6
ZRMCB 84-Ⅱ
84
14 (DN25)
7000-7500
2700×1340×4500
7
ZRMCB 96-Ⅱ
96
16 (DN25)
8000-8500
3040×1340×4500
8
ZRMCB 120-Ⅱ
120
20 (DN40)
9000-10000
2360×1820×4500
9
ZRMCB 130-II
130
22 (DN40)
11000-12000
2530×1820×4500
10
ZRMCB 140-II
140
24 (DN40)
12000-15000
2700×1820×4500
11
ZRMCB 160-II
160
26 (DN40)
15000-16000
3040×1820×5000
12
ZRMCB 220-II
220
11 (DN40)
20000-21000
4060×1820×5000
13
ZRMCB 330-II
330
30000-31000
5930×1820×5000
14
ZRMCB 440-II
440
33 (DN40)
7800×1820×5000
備注:上述是按常規過濾1.5m/min風速參數
六、脈沖布袋除塵設備工程案例:
深圳雅X眼鏡廠打磨粉塵處理工程

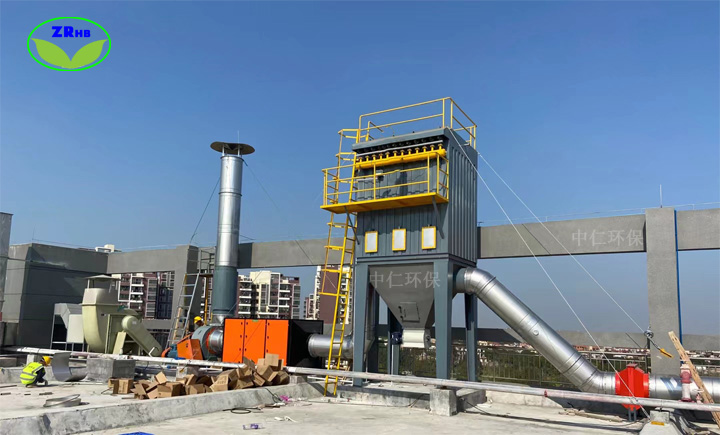

焊接煙塵廢氣處理(布袋除塵+活性炭吸附工藝)
布袋除塵器專利號:ZL201820749362.4
