一、酸霧凈化塔產品介紹
酸霧洗滌塔又可稱為酸霧凈化塔,酸霧凈化器,酸霧凈化塔,酸霧凈化設備,酸霧廢氣處理塔。
酸霧處理塔主要適用于硫酸、硝酸、氫氟酸、鹽酸等生產工藝過程中產生酸/堿性氣體廢氣處理的環保設備。
二、酸霧廢氣凈化塔工作原理
酸洗池酸霧廢氣經風機引力下由集風罩收集,經管道再進入堿液洗滌塔,酸堿霧氣體在經沖擊水浴后,自下而上穿過填料層循環吸收;液體通過噴淋分布均勻地噴在填料層中,沿填料層表面向下流動進放循環水箱,由于上升廢氣氣體和下降吸收液在填料中不斷接觸,酸堿氣體便被水捕集,酸霧徑離心或過濾脫離,因重力經塔壁流入循環池,經凈化后氣體完全能保證達標排放,廢水在循環池中經加藥處理后循環使用,沉渣定期清理。
執行標準:酸霧廢氣經治理后排放達到廣東省地方標準DB44/27-2001《大氣污染物排放限值》第二時段標準。適用ISO14000國際通用標準。 酸及其化合物濃度排放:≤35mg/m3
三、酸霧洗滌塔設備結構
酸霧洗滌塔結構圖
備注:設備材質選用:PP板、玻璃鋼、不銹鋼等。
四、酸霧洗滌塔適用范圍:
酸霧洗滌塔主要適用于硫酸、硝酸、氫氟酸、鹽酸等生產工藝操作過程產生酸/堿性廢氣處理。

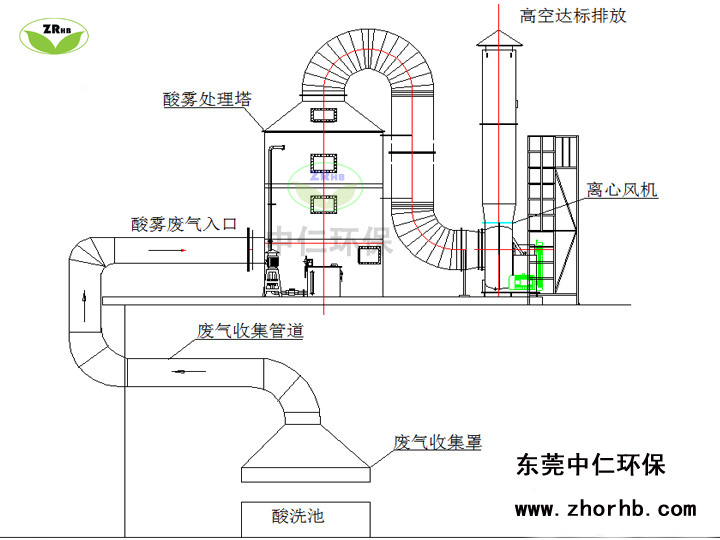

酸霧廢氣處理工程結構圖
五、酸霧洗滌塔設備型號及相關參數
型 號
塔徑Φ
(mm)
處理風量
(m3/h)
配套水泵功率
(KW)
重 量
(kg)
設備阻力
(Pa)
處理效率
%
ZR-SW1200
1200
3000~4000
1.1
450
1300
95
ZR-SW1300
5000~7000
560
ZR-SW1400
1400
8000~9000
1.5
720
ZR-SW1500
1500
10000~11000
1100
ZR-SW1600
1600
12000~13000
2.2
1470
ZR-SW1700
1700
14000~15000
1680
ZR-SW1800
1800
16000~17000
1720
ZR-SW1900
1900
18000~19000
3.0
1860
ZR-SW2000
2000
20000~21000
1980
ZR-SW2100
2100
22000~24000
4.0
2040
ZR-SW2200
2200
25000~28000
2340
ZR-SW2400
2400
29000~30000
5.5
2640
ZR-SW2600
2600
30000~32000
2810

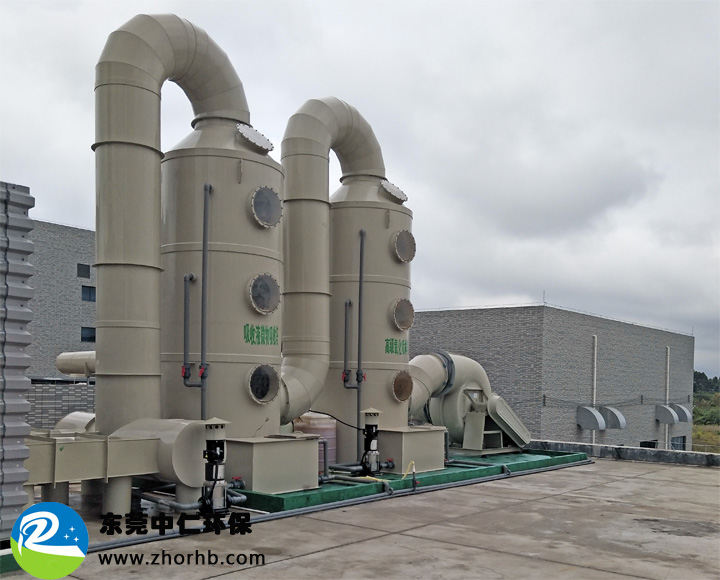

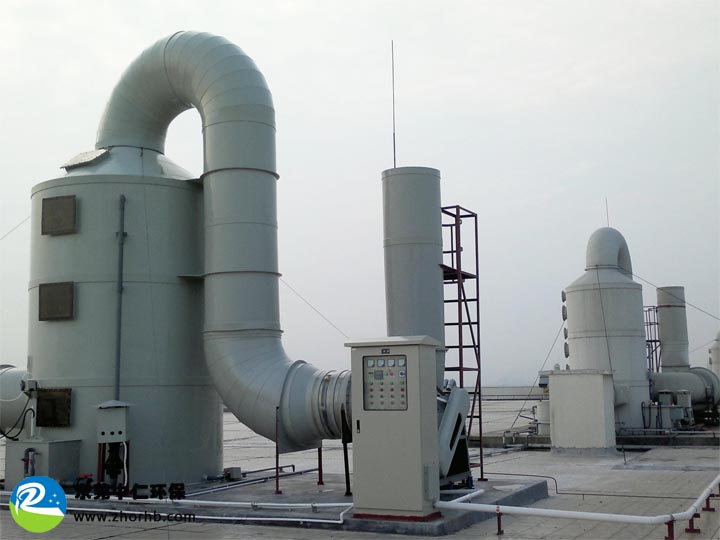

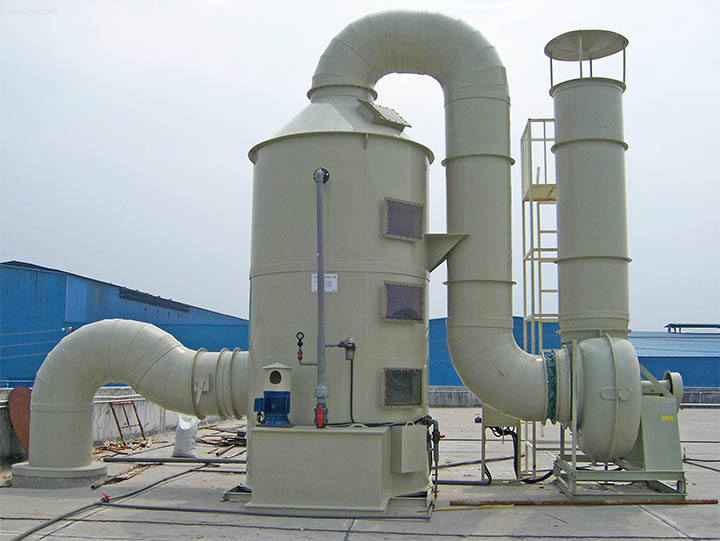

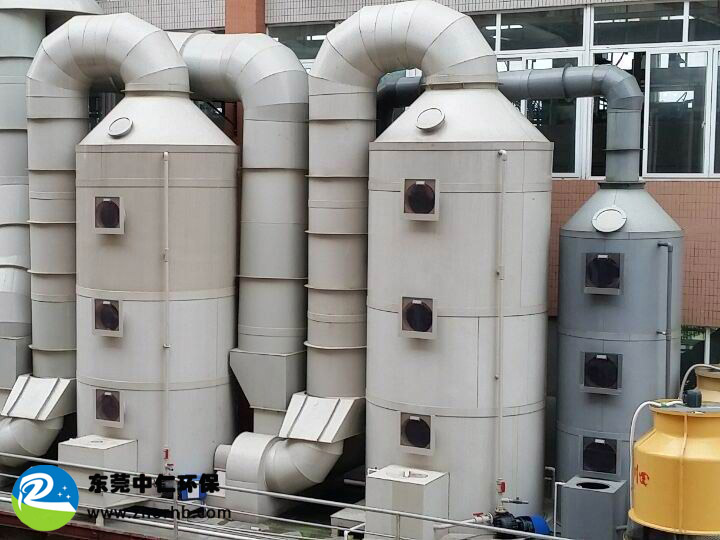

六、酸霧凈化塔工程案例
酸霧凈化塔專利號:ZL201820750159.9
